TA-L、TA-S型齿轮减速机外形及安装尺寸

发布时间：2022-05-19 16:11:25　人气：

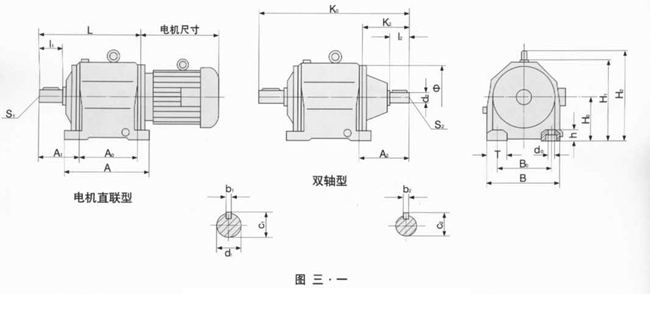

TA-L、TA-S型齿轮减速机外形及安装尺寸

TA-L、TA-S型齿轮减速机外形及安装尺寸(图1)

表5

机座号	安装尺寸						输出轴轴伸尺寸					输入轴轴伸尺寸					外形尺寸
机座号	H₀	A₀	B₀	A₁	d₀	A₂	d₁	b₁	c₁	I₁	S₁	d₂	b₂	c₂	I₂	S₂	L	A	B	H₁	T	h	H₂	Ф	K₀	K₂
TA75L	75	85	110	58	10	-	20K6	6	22.5	40	M6	-	-	-	-	-	141	110	135	141	25	12	-	-	-	-
TA90L TA90S	90	130	110	75	9	112	25K6	8	28	50	M10	16k6	5	18	40	M5	202	160	145	165	35	20	-	120	317	115
TA115L TA115S	115	165	135	90	14	114	30K6	8	33	60	M10	19k6	6	21.5	40	M6	249	200	190	206	55	25	-	160	369	120
TA140L TA140S	140	205	170	115	18	120	40K6	12	43	80	M16	24k6+	8	27	50	M8	300	245	230	251	60	30	287	200	440	140
TA180L TA180S	180	260	215	140	18	155	50K6	14	53.5	100	M16	28k6	8	31	60	M10	375	310	290	316	75	45	361	250	555	180
TA225L TA225S	225	310	250	160	22	190	60m6	18	64	120	M20	38k6	10	41	80	M12	440	365	340	386	90	55	431	300	660	220
TA250L TA250S	250	370	290	185	26	227	70m6	20	74.5	140	M20	42k6	12	45	110	M16	512	440	400	437	110	65	500	350	782	270
TA265L TA265S	265	410	340	220	33	277	90m6	25	95	170	M24	55m6	16	59	110	M20	600	490	450	482	110	70	564	400	907	307
TA300L TA300S	300	500	380	260	39	262	100m6	28	106	210	M24	55m6	16	59	110	M20	725	590	530	548	150	80	622	450	1022	297
TA375L	375	510	500	270	39	339	120m6	32	127	210	M24	70m6	20	74.5	140	M20	745	600	660	672	160	100	763	550	1119	374
TA375S	375	580	500	270	39	326	120m6	32	127	210	M24	70m6	20	74.5	140	M20	802	670	660	672	160	100	763	550	1176	374

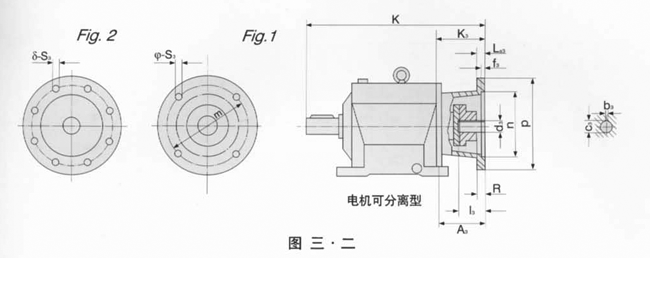

TA-L、TA-S型齿轮减速机外形及安装尺寸(图2)

续表

机座号	安装尺寸							轴伸尺寸				外形尺寸				对应电机规格
机座号	P	m	n	L_a3	f₃	S₃	Fig	d₃	b₃	c₃	I₃	K₃	A₃	R	K
TA90L TA90S	140	115	95	9	3.5	M8	1	11	4	12.8	23	101	98	-	303	Y63
	160	130	110	10	4	M8	1	14	5	16.3	30	101	98	-	303	Y71
	200	165	130	12	4.5	M10	1	19	6	21.8	40	120.5	112.5	-	318	Y80
	200	165	130	12	4.5	M10	1	24	8	27.3	50	130.5	127.5	-	333	Y90
TA115L TA115S	140	115	95	9	3.5	M8	1	11	4	12.8	23	94.5	88.5	-	345	Y63
	160	130	110	10	4	M8	1	14	5	16.3	30	94.5	88.5	-	345	Y71
	200	165	130	12	4.5	M10	1	19	6	21.8	40	114	103	-	358	Y80
	250	215	180	15	5	M12	1	24	8	27.3	50	124	118	-	373	Y90
TA140L TA140S	140	115	95	9	3.5	M8	1	11	4	12.8	23	87.5	67.5	-	388	Y63
	160	130	110	10	4	M8	1	14	5	16.3	30	87.5	67.5	-	388	Y71
	200	165	130	12	4.5	M10	1	19	6	21.8	40	107	82	-	402	Y80
	200	165	130	12	4.5	M10	1	24	8	27.3	50	117	97	-	417	Y90
	250	215	180	15	5	M12	1	28	8	31.3	60	164	144	-	464	Y100
	250	215	180	15	5	M12	1	28	8	31.3	60	164	144	-	464	Y112
	300	265	230	16	6	M12	1	38	10	41.3	80	190	170	9	490	Y132
TA180L TA180S	200	165	130	12	4.5	M10	1	19	6	21.8	40	97	72	-	472	Y80
	200	165	130	12	4.5	M10	1	24	8	27.3	50	112	87	-	487	Y90
	250	215	180	15	5	M12	1	28	8	31.3	60	159	134	-	534	Y100
	250	215	180	15	5	M12	1	28	8	31.3	60	159	134	-	534	Y112
	300	265	230	16	6	M12	1	38	10	41.3	80	185	160	9	560	Y132S、M
	350	300	250	18	6	M16	1	42	12	45.3	110	279	254	33	654	Y160

续表

,

机座号	安装尺寸							轴伸尺寸				外形尺寸				对应电机规格
机座号	P	m	n	L_a3	f3	S₃	Fig	d₃	b₃	c₃	I₃	K₃	A₃	R	K	Y100
TA225L TA225S	250	215	180	15	5	M12	1	28	8	31.3	60	154	124	-	594	Y112
	300	265	230	16	6	M12	1	38	10	413	80	180	150	9	620	Y132S/M
	350	300	250	18	6	M16	1	42	12	45.3	110	274	244	33	714	Y180
	350	300	250	18	6	M16	1	48	14	51.8	110	310	280	22.5	750	Y180
TA250L TA250S	250	215	180	15	5	M12	1	28	8	31.3	60	148	105	-	660	Y100
	250	215	180	15	5	M12	1	28	8	31.3	60	148	105	-	660	Y112
	300	265	230	16	6	M12	1	38	10	41.3	80	180	131	9	692	Y132S/M
	350	300	250	18	6	M16	1	42	12	45.3	110	268	225	33	780	Y160
								48	14	51.8		268	225	33	780	Y160
								48	14	51.8		304	261	22.5	816	Y180
	400	350	300	20	7	M16	1	55	16	59.3	110	400	357	12.5	912	Y200
	450	400	350	22	7	M16	2	60	16	64.5	140	432	389	44.5	944	Y225
TA265L TA265S	350	300	250	18	6	M16	1	42	12	45.3	110	261	231	33	862	Y160
	350	300	250	18	6	M16	1	48	14	51.8	110	297	267	22.5	898	Y180
	400	350	300	20	7	M16	1	55	16	59.3	110	393	373	12.5	993	Y200
	450	400	350	22	7	M16	2	60	16	64.4	140	425	395	44.5	1025	Y225
TA300L TA300S	350	300	250	18	6	M16	1	42	12	45.3	110	253	218	33	978	Y160
	350	300	250	18	6	M16	1	48	14	51.8	110	289	254	22.5	1014	Y180
	400	350	300	20	7	M16	1	55	16	59.3	110	385	350	12.5	1110	Y200
	450	400	350	22	7	M16	2	60	16	64.4	140	417	382	44.5	1142	Y225
TA375L	400	350	300	20	7	M16	1	55	16	59.3	110	377	342	12.5	1122	Y200
TA375L	450	400	350	22	7	M16	2	60	16	64.4	140	409	374	44.5	1154	Y225
TA375S	400	350	300	20	7	M16	1	55	16	59.3	110	377	329	12.5	1179	Y200
TA375S	450	400	350	22	7	M16	2	60	16	64.4	64.4	409	361	44.5	1211	Y225
