齿轮减速机

SLB4.H型直交轴大功率齿轮箱外形及安装尺寸（规格5...12）

发布时间：2022-05-19 16:11:48　人气：

直交轴齿轮箱四级传动卧式安装

类型SLB4.H 规格5…12

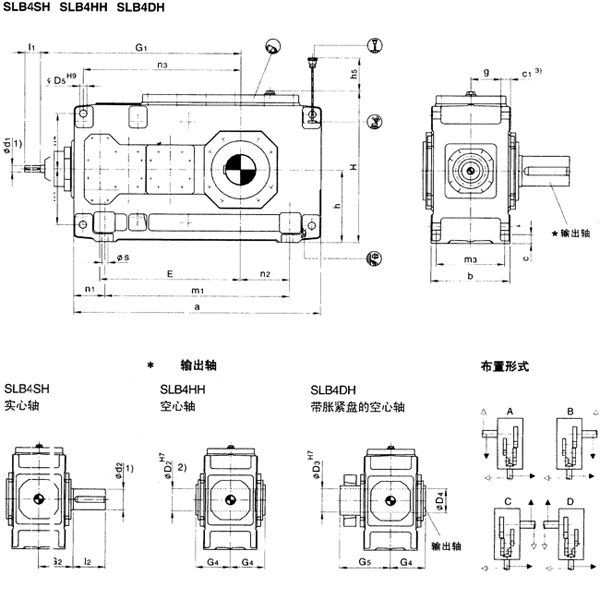

SLB4.H型直交轴大功率齿轮箱外形及安装尺寸（规格5...12）(图1)

规格	尺寸mm
	输入轴
	iN=80-180		iN=100-224		iN=200-315		iN=250-400		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
5	28	55			20	50			615
6			28	55			20	50	650
7	30	70			25	60			725
8			30	70			25	60	770
9	35	80			28	60			840
10			35	80			28	60	890
11	45	100			35	80			1010
12			45	100			35	80	1080

规格	尺寸mm
	齿轮箱
	a	b	c	c₁	D₅	E	g	h	h₅	H	m₁	m₃	n₁	n₂	n₃	n₄	s
5	690	255	28	30±1	24	405	97.5	230	100	482	480	220	105	100	455	180	19
6	770	255	28	30±1	24	440	97.5	230	100	482	560	220	105	145	490	180	19
7	845	300	35	36±1	28	495	114	280	140	572	605	260	120	130	560	215	24
8	950	300	35	36±1	28	540	114	280	130	582	710	260	120	190	605	215	24
9	1000	370	40	45±1.5	36	580	140	320	135	662	710	320	145	155	660	245	28
10	1100	370	40	45±1.5	36	63	140	320	135	662	810	320	145	205	710	245	28
11	1200	430	50	54±1.5	40	705	161	380	170	782	870	370	165	180	805	300	35
12	1355	430	50	54±1.5	40	775	161	380	160	790	1025	370	165	265	875	300	35

规格	尺寸mm									润滑油（l）	重量（kg）
	输出轴
	SLB4SH			SLB4HH		SLB4DH
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
5	100	165	210	95	165	100	100	165	240	16	335
6	110	165	210	105	165	110	110	165	240	18	385
7	120	195	210	115	195	120	120	195	280	30	555
8	130	195	250	125	195	130	130	195	285	33	655
9	140	235	250	135	235	140	145	235	330	48	890
10	160	235	300	150	235	150	155	235	350	50	1025
11	170	270	300	165	270	165	170	270	400	80	1485
12	180	270	300	180	270	180	185	270	405	90	1750

1）K₆≤ф50 M₆>ф50

有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。

2）键槽GB/1095-1979。

3）扭矩支撑位于工作机侧。
