SLB3.H、SLB3.M型直交轴大功率齿轮箱外形及安装尺寸（规格23...26）

发布时间：2022-05-19 16:11:49　人气：

直交轴齿轮箱三级传动卧式安装

类型SLB3.H,SLB3.M 规格23…26

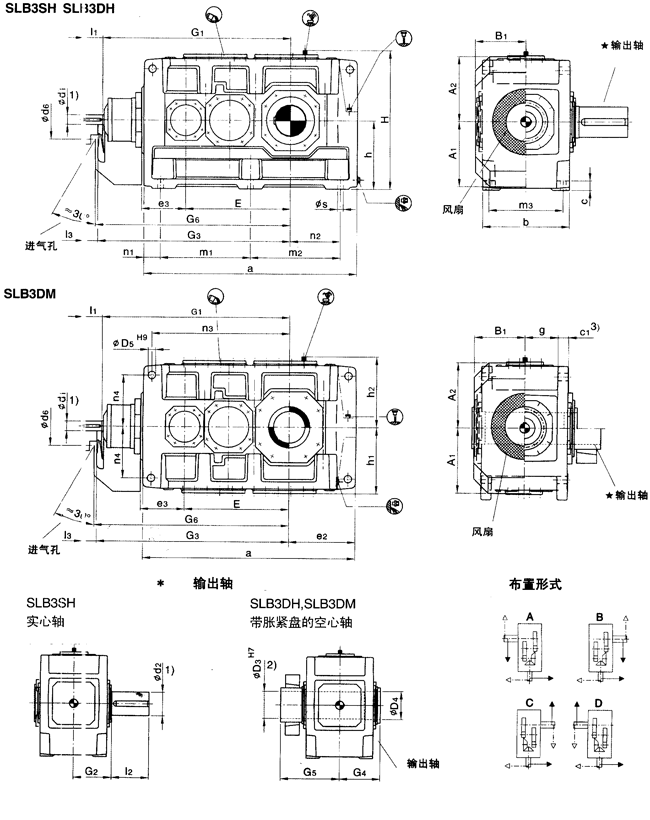

SLB3.H、SLB3.M型直交轴大功率齿轮箱外形及安装尺寸（规格23...26）(图1)

规格	尺寸mm
	输入轴
	iN=20-45			iN=22.4-50			iN=50-71			iN=56-80			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
23	150	245	200				110	210	165				2130	2175
24				150	245	200				110	210	165	2195	2240
25	150	245	200				110	210	165				2270	2315
26				150	245	200				110	210	165	2360	2405

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	b	B₁	c	c₁	d₆	D₅	e₂	e₃	E	g
23	2380	770	770	930	528	115	120±2	350	80	730	490	1185	342
24	2510	770	770	930	528	115	120±2	350	80	795	490	1250	342
25	2580	845	865	1045	585	130	120±2	380	90	790	490	1325	400
26	2760	845	865	1045	585	130	120±2	380	90	880	490	1415	400

规格	尺寸mm
	齿轮箱
	G₆	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
23	2200	780	770	790	1570	1010	1010	810	180	550	1560	580	56
24	2265	780	770	790	1570	1010	1140	810	180	615	1625	580	56
25	2315	860	860	860	1720	1090	1090	910	200	590	1685	660	66
26	2430	860	860	860	1720	1090	1270	910	200	680	1775	660	66

规格	尺寸mm							润滑油		重量
	输出轴							润滑油		重量
	SLB3SH			SLB3DH SLB3DM				SLB3.H SLB3.M		SLB3.H SLB3.M
	d₂¹^）	G₂	l₂	D₃	D₄	G₄	G₅	（l）	（l）	（kg）	（kg）
23	360	540	590	360	365	540	785	520	560	11500	10600
24	380	540	590	380	385	540	805	600	650	13400	12500
25	400	605	650	400	405	605	875	720	790	16000	15100
26	420	605	650	430	435	605	900	840	920	17500	16400

1）K₆≤ф50 M₆>ф50

有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。

2）键槽GB/1095-1979。

3）扭矩支撑位于工作机侧。
