PR模块式齿轮减速机带收缩盘型空心轴联接尺寸

发布时间：2022-05-19 16:12:30　人气：

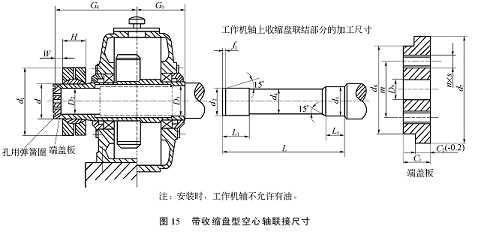

3.3.14 带收缩盘型空心轴联接尺寸如图15、表20所示。

表20 带收缩盘型空心轴联接尺寸

mm

规格	工作机轴																端板													孔用弹性挡圈
	d₂		d₃			d₄		d₅	f₁		L		L	L₁		r	c₁		c₂		d₇	d₈		D₉ (d9)		m	螺栓
																											S		n
04	110g6		130h6			109.5		124	5		453		503	70		3	20		8		115	85		26		60	M10		2	115×3
05	130g6		130h6			129.5		145	6		463		―	85		3	20		8		135	100		26		70	M12		2	135×3
06	140g6		140m6			139.5		160	6		560		560	85		4	23		10		155	110		26		80	M12		2	150×3
07	160g6		165m6			159.5		182	7		580		645	114		4	23		10		170	130		33		90	M12		2	170×3
08	180g6		185m6			179.5		202	7		610		―	125		4	23		10		190	140		33		100	M16		2	190×3
09	200g6		205m6			199.5		225	8		770		770	138		5	28		14		210	160		33		120	M16		2	210×3
10	220g6		225m6			219.5		245	8		835		885	160		5	28		14		230	170		39		130	M16		2	230×5
11	240g6		245m6			239.5		265	8		845		―	178		5	30		14		250	190		39		150	M20		2	250×5
12	260g6		265m6			259.5		290	9		1025		1032	178		5	30		14		270	200		39		150	M20		2	270×5
13	280g6		285m6			279.5		306	9		1035		1075	178		5	30		14		290	210		39		160	M20		2	290×5
14	300g6		305m6			299.5		326	9		1095		―	190		5	32		15		310	220		39		170	M24		2	310×6
15	300g6		305m6			299.5		326	9		1095		―	190		5	32		15		310	220		39		170	M24		2	310×6
16	320g6		325m6			319		348	9		1095		―	208		5	32		20		330	240		45		190	M24		2	330×6
17	340g6		345m6			339		368	9		1345		―	208		5	40		20		350	260		45		200	M24		2	350×6
18	360g6		365m6			359		388	10		1355		―	220		6	40		20		370	280		45		220	M24		2	370×6
19	380g6		385m6			379		410	10		1360		―	230		6	45		22		390	300		45		240	M24		2	390×6
20	400g6		405m6			399		430	10		1430		―	230		6	45		22		410	320		45		260	M27		2	410×6
21	430g6		435m6			429		460	10		1430		―	230		6	45		22		440	350		45		290	M27		2	440×6
22	430g6		435			429		460	10		1430		―	230		6	45		22		440	350		45		290	M27		2	440×6
规格		空心轴													收缩盘										螺栓						质量 kg
		D₂ (H7)		D₃ (H7)	G₄		G₄			G₆		G₆			d			d₁		H			W		S₁			T_A (N・m)
04		110		110	280		305			195		220			150			260		64.5			23		M12			75			15
05		130		130	290		―			195		―			170			300		71			23		M16			170			22
06		140		140	340		340			245		245			180			300		86			28		M16			170			37
07		160		165	360		395			245		280			220			370		104			30		M16			170			54
08		180		185	380		―			260		―			240			405		109			30		M20			340			67
09		200		205	470		470			335		335			260			430		120			30		M20			340			82
10		220		225	510		535			360		385			280			460		134			30		M20			340			102
11		240		245	520		―			360		―			320			520		142			35		M20			340			131
12		250		255	620		620			440		440			340			570		156			35		M20			340			186
13		280		285	630		650			440		460			360			590		162			35		M20			340			204
14		300		305	660		―			470		―			380			645		168			40		M24			590			239
15		300		305	660		―			470		―			380			645		168			40		M24			590			239
16		320		325	660		―			470		―			400			680		168			40		M24			590			280
17		340		345	800		―			590		―			420			690		188			40		M24			590			316
18		360		365	810		―			590		―			460			770		202			40		M24			590			420
19		380		385	820		―			590		―			480			800		213			45		M24			590			505
20		400		405	860		―			625		―			500			850		213			45		M27			870			575
21		430		435	860		―			625		―			530			880		213			45		M27			870			620
22		430		435	860		―			625		―			530			880		213			45		M27			870			620
用于R2、RMK2、RMD2、RHK2、RHD2型； T_A―收缩盘拧紧力矩，单位为N・m。
