齿轮减速机

PV2型减速机外形及安装尺寸

发布时间：2022-05-19 16:12:35　人气：

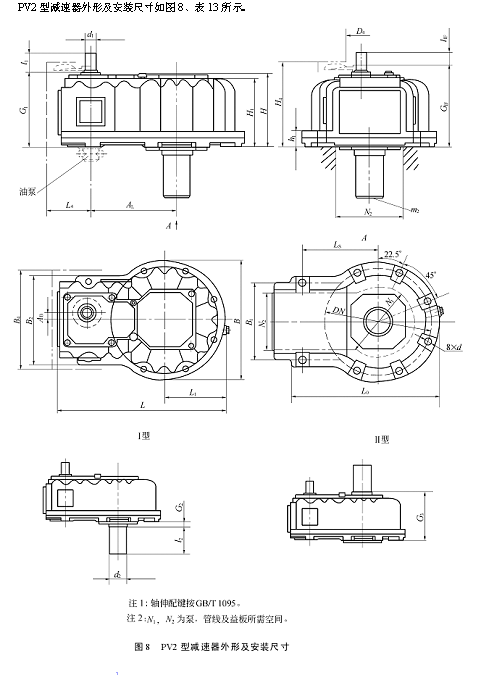

PV2型减速机外形及安装尺寸如图8、表13所示。

PV2型减速机外形及安装尺寸(图1)

表13 PV2型减速机外形及安装尺寸

mm

规格	L		B		H		H₁		A_L	A_B		L₁		输入轴									输出轴
														d₁		l₁		G₁	l_1F		G_1F		d₂		l₂		G₂	G₃		m₂
01	500		350		≈300		238		230	0		175		40m6		110		275	82		303		70m6		140		30	290		M16
02	618		430		≈300		248		140	0		215		50m6		110		285	82		313		85m6		170		35	315		M16
03	672		470		≈360		306		164	23		235		55m6		110		359	82		387		100m6		210		35	384		M20
04	816		560		≈400		338		188	35		280		65m6		140		377	105		412		110n6		210		35	420		M24
05	886		620		≈400		338		188	35		310		65m6		140		377	105		412		130n6		250		35	420		M24
06	945		670		≈500		435		240	44		335		75m6		140		478	105		513		140n6		250		35	515		M30
07	1035		750		≈600		435		240	44		375		75n6		140		478	105		513		160n6		300		35	600		M30
07a	1109		810		≈600		450		245	51		405		90n6		170		493	130		533		160n6		300		40	600		M30
08	1214		840		≈600		450		245	51		420		90n6		170		493	130		533		180n6		300		40	600		M30
09	1305		900		≈650		580		315	70		450		95n6		170		635	130		675		200n6		350		40	670		2M24
10	1500		1000		≈700		635		350	77		500		120n6		210		695	165		740		220n6		350		40	740		2M24
11	1700		1200		≈700		635		350	77		600		120n6		210		695	165		740		240n6		350		40	740		2M30
规格		底座和地脚螺栓																				风扇							质量 kg
		L₀		B₂		d		DN			B₁		L_S		h₁		N₁			N₂		D₄		B₄		H₄
01		420		280		M16		310			240		230		56		230			180		130		320		315			≈140
02		605		360		M20		380			310		370		63		280			200		150		400		325			≈220
03		630		370		M20		420			320		320		63		300			260		200		420		400			≈320
04		695		440		M24		500			380		375		70		350			280		200		480		425			≈460
05		770		440		M24		570			390		410		70		400			280		200		480		425			≈580
06		890		540		M30		590			460		500		85		400			320		200		610		525			≈800
07		980		630		M30		670			540		550		85		480			320		200		610		525			≈900
07a		980		630		M30		730			540		550		85		560			380		220		670		545			≈1020
08		1040		650		M36		740			560		610		100		560			380		220		690		545			≈1400
09		1170		730		M36		800			630		660		100		600			460		220		770		690			≈1860
10		1360		860		M42		900			760		800		120		700			580		280		900		755			≈2900
11		1560		860		M42		1100			760		900		120		840			580		280		900		755			≈3560
