R4、RMK4、RMD4、RHK4、RHD4型减速机外形及安装尺寸

发布时间：2022-05-19 16:12:35　人气：

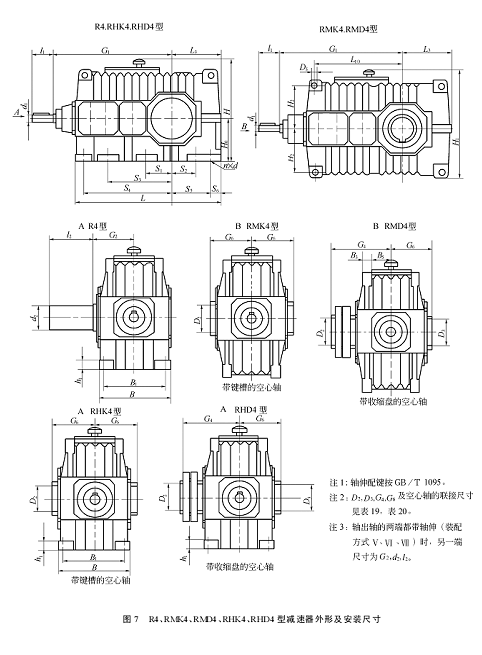

R4、RMK4、RMD4、RHK4、RHD4型减速机外形及安装尺寸如图7、表12所示。

表12 R4、RMK4、RMD4、RHK4、RHD4型减速机外形及安装尺寸

mm

规格	L	B	H	H₀	H₁	L₃	G₁	输入轴				输入轴				输出轴
规格	L	B	H	H₀	H₁	L₃	G₁	i_a	i_b	d₁	l₁	i_a	i_b	d₁	l₁	d₂	l₂	G₂
03	720	300	≈466	220	―	215	640	≤160	≤180	35m6	80	≥180	≥200	32m6	80	100n6	210	180
04	825	320	≈530	250	≈530	260	700	≤224	≤200	35m6	80	≥250	≥224	32m6	80	110n6	210	195
05	910	320	≈620	290	≈610	300	745	≤280	≤250	35m6	80	≥315	≥280	32m6	80	130n6	250	195
06	985	410	≈620	290	≈610	300	850	≤140	≤140	45m6	110	≥160	≥160	35m6	80	140n6	250	245
07	1075	410	≈690	320	≈710	340	900	≤180	≤180	45m6	110	≥200	≥200	35m6	80	160n6	300	255
08	1230	430	≈800	380	≈810	400	1030	≤280	≤280	55m6	110	≥315	≥315	45m6	110	180n6	300	260
09	1365	560	≈820	380	≈810	400	1175	≤112	≤125	70m6	140	≥125	≥140	55m6	110	200n6	350	335
10	1545	590	≈940	440	≈965	465	1340	≤180	≤160	70m6	140	≥200	≥180	70m6	140	220n6	350	360
11	1745	590	≈1120	520	≈1130	562	1443	≤224	≤224	70m6	140	≥250	≥250	70m6	140	240n6	410	360
12	1910	750	≈1120	520	≈1130	560	1610	≤125	≤125	95m6	170	≥140	≥140	85m6	170	260n6	410	440
13	2000	750	≈1160	550	≈1150	600	1660	≤125	≤200	95m6	170	≥140	≥224	85m6	170	280n6	410	440
14	2155	770	≈1230	580	≈1220	640	1775	≤200	≤160	95m6	170	≥224	≥180	85m6	170	300n6	470	470
15	2250	770	≈1310	620	≈1340	687	1923	≤250	≤180	95n6	170	≥280	≥200	95m6	170	300n6	470	470
16	2410	770	≈1460	700	≈1480	770	2000	≤224	≤280	95n6	170	≥250	≥315	95m6	170	320n6	470	470
17	2490	1040	≈1430	700	≈1420	670	2200	≤125	≤100	130n6	250	≥140	≥112	110n6	210	320n6	470	590
18	2600	1040	≈1480	700	≈1480	725	2255	≤140	≤160	130n6	250	≥160	≥180	110n6	210	340n6	550	590
19	2740	1040	≈1570	760	≈1540	800	2320	≤180	≤125	130n6	250	≥180	≥140	110n6	210	360n6	550	590
20	2790	1110	≈1570	760	≈1540	800	2515	≤140	≤125	130n6	250	≥160	≥140	130n6	210	380n6	550	625
21	2920	1110	≈1700	820	≈1680	870	2575	≤180	≤140	130n6	250	≥200	≥160	130n6	210	400n6	650	625
22	3040	1110	≈1780	860	≈1760	930	2635	≤180	≤224	130n6	250	≥200	≥250	130n6	210	400n6	650	625

表 12 （续）

规格	地脚螺栓									支承孔					质量 kg		油量 L
规格	n×d	B₁	S₁	S₂	S₃	S₄	S₅	S₆	h₁	H₂	L₁₀	D₅ (H9)	B₃	B₅	R4，RH4	RM4	R4，RH4	RM4
03	6×M20	250	105	―	―	480	185	30	32	―	―	―	―	―	≈315	―	≈17	―
04	6×M24	260	140	―	―	525	220	40	40	205	520	28	40	80	≈465	≈445	≈28	≈22
05	6×M24	260	160	―	―	570	260	40	40	240	565	28	40	80	≈580	≈560	≈33	≈26
06	8×M24	350	145	145	―	645	260	40	50	220	630	36	50	110	≈815	≈780	≈40	≈32
07	8×M24	350	190	190	―	695	300	40	50	280	680	36	50	110	≈925	≈875	≈44	≈34
08	8×M30	360	215	215	―	785	355	45	60	320	770	40	60	110	≈1370	≈1290	≈78	≈60
09	8×M36	470	210	210	―	915	350	50	70	320	890	50	70	150	≈1970	≈1860	≈130	≈110
10	8×M42	490	240	240	―	1020	405	60	80	370	980	60	80	150	≈2830	≈2700	≈185	≈155
11	8×M42	490	310	310	―	1121	500	62	80	450	1075	60	80	150	≈3470	≈3300	≈200	≈165
12	10×M42	650	300	300	700	1290	500	60	90	430	1250	65	90	220	≈4950	≈4750	≈250	≈220
13	10×M42	650	320	320	750	1340	540	60	90	460	1300	65	90	220	≈5520	≈5270	≈260	≈230
14	10×M48	660	330	330	860	1445	570	70	90	500	1400	70	100	240	≈6360	≈6080	≈310	≈290
15	10×M48	660	350	350	910	1490	615	73	100	550	1440	70	100	240	≈6850	≈6490	≈330	≈310
16	10×M48	660	400	400	990	1570	700	70	100	630	1510	70	100	240	≈7500	≈7150	≈360	≈335
17	8×M56	900	250	―	935	1655	505	165	120	490	1695	80	120	275	≈9800	≈9300	≈400	≈370
18	8×M56	900	250	―	950	1700	550	175	120	540	1745	80	120	275	≈11300	≈10700	≈450	≈420
19	8×M56	900	370	―	970	1770	630	170	120	600	1805	80	120	275	≈12800	≈12100	≈480	≈450
20	8×M64	960	370	―	995	1795	605	195	140	580	1835	90	140	300	≈13750	≈13050	≈580	≈540
21	10×M64	960	410	410	1130	1850	670	200	140	640	1895	90	140	300	≈14550	≈13850	≈630	≈590
22	10×M64	960	470	470	1190	1910	730	200	140	700	1955	90	140	300	≈15550	≈14750	≈650	≈610
注：i_a栏指的是按第1种实际传动比选用时的公称传动比值； i_b栏指的是按第2种实际传动比选用时的公称传动比值。
