行星减速机

AB/ABR系列减速机的选用方法

发布时间：2022-05-21 15:50:10　人气：

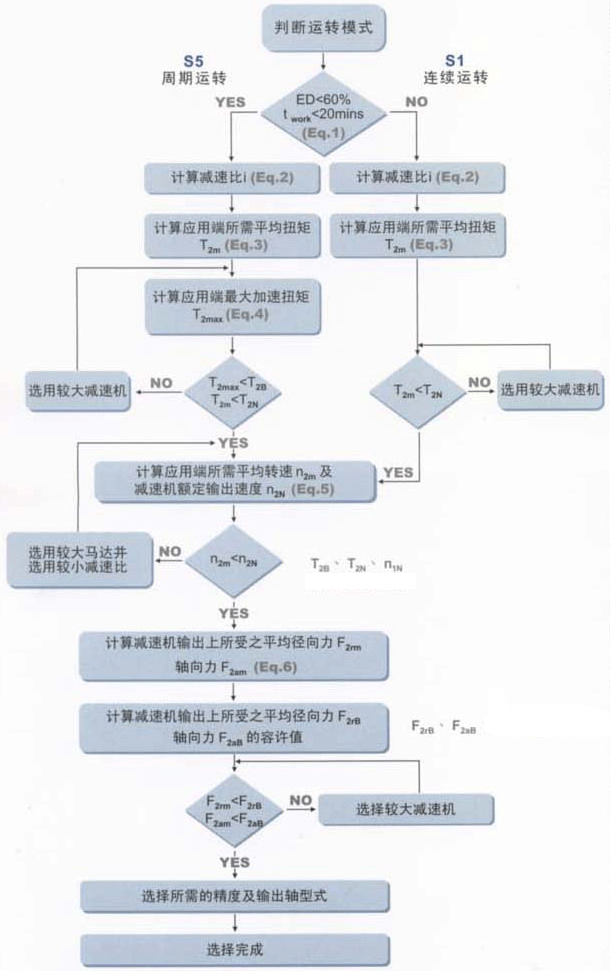

如何选用减速机

AB/ABR系列减速机的选用方法

AB/ABR系列减速机的选用方法(图1)

S5周期运转之建议事项

一般的应用惯量须符合以下公式：

J_L/i²≤4×J_m

最适当的应用惯量须符合以下公式：

J_L/i²＝或≈J_m

J_L负载惯量

J_m马达惯量

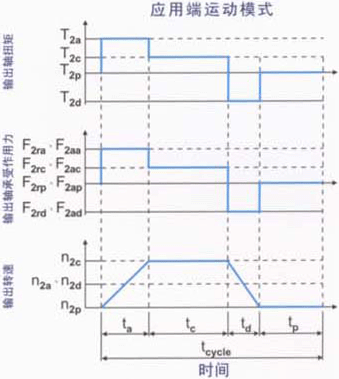

应用端运动模式

AB/ABR系列减速机的选用方法(图2)

1.ED=t_a+t_c+t_d/t_cycle×100％ ,t_work= t_a+t_c+t_d

下标说明：a.加速c.等速d.减速p.停止（Eq.1）

2.i=或≈n_m/n_work

n_m马达输出速度

n_work 实际应用速度（Eq.2）

3.

AB/ABR系列减速机的选用方法(图3)

4.T_2max=T_mB×i×k_s×η

k_s负载系数

k_s	周期次数/小时
1.0	0-1000
1.1	1000-1500
1.3	1500-2000
1.6	2000-3000
1.8	3000-5000

T_mB 马达最大输出扭矩

η 减速机运转效率（Eq.4）

5.n_2a=n_2d=n_2c/2

n_2m=n_2a×t_a+n_2c×t_c+n_2d×t_d/t_a+t_c+t_d

n_2N=n_1N/I (Eq.5)

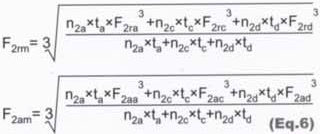

6.

AB/ABR系列减速机的选用方法(图4)
