行星减速机

CHC型齿轮连环少齿差减速机安装和外型尺寸

发布时间：2022-05-10 16:17:40　人气：

CHC型齿轮连环少齿差减速机安装和外型尺寸

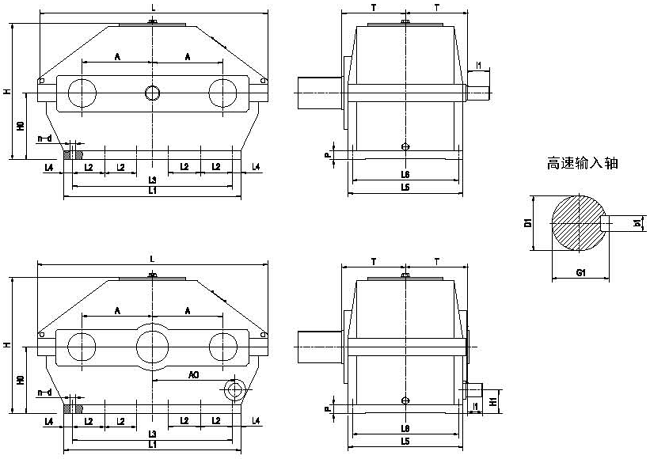

CHC型齿轮连环少齿差减速机安装和外型尺寸(图1)

图三减速机外形尺寸图

表二减速机外形尺寸表

规格	中心尺寸			轮廓尺寸			地脚螺栓								高速轴						质量（kg）
规格	A	H0	H1	H	L	L5	d	n	p	L1	L2	L3	L4	L6	L1	B1	C1	D1	A0	T
100	100	100	100	200	350	220	14	6	18	300	130	260	20	180	42	8	31	28k6	125	120	95
125	125	125	125	250	420	280	14	8	20	400	180	360	20	240	58	10	35	32k6	165	150	175
140	140	140	90	270	600	320	18	12	24	600	135	540	30	260	58	10	41	38k6	265	170	250
170	170	170	100	330	720	350	24	12	28	700	155	620	40	270	82	12	45	42k6	300	185	420
235	235	235	130	470	820	400	24	12	30	800	180	720	40	320	82	14	51.5	48k6	350	210	630
280	280	280	150	560	900	460	26	14	32	860	152	760	50	360	82	16	59	55m6	380	240	820
335	335	335	180	670	1074	520	26	14	36	960	172	860	50	420	105	18	69	65m6	430	270	1025
400	400	400	200	800	1280	580	33	14	40	1070	190	950	60	460	105	20	74.5	70m6	480	300	1350
450	450	450	200	890	1400	630	33	16	45	1260	190	1140	60	510	105	20	79.5	75m8	580	325	1550
500	500	500	220	990	1500	680	33	16	50	1320	200	1200	60	560	130	22	85	80m6	600	350	2350
560	560	560	250	1030	1650	750	40	16	50	1420	210	1260	80	590	130	25	95	90m6	650	385	2600
630	630	630	300	1230	1800	820	40	16	60	1630	245	1470	80	660	165	28	106	100m6	750	420	4850
750	750	750	350	1330	2200	960	40	18	60	1850	240	1690	80	800	165	28	116	110m6	820	490	7500
800	800	800	350	1580	2400	1020	46	18	80	2020	260	1840	90	840	165	32	126	120m6	850	520	9500
900	900	900	400	1800	2600	1180	52	18	80	2200	290	2020	90	1000	200	32	137	130m6	1000	600	13000
1000	1000	1000	500	2000	2860	1240	52	20	80	2600	300	2410	90	1060	200	36	147	140m6	1200	635	19500

说明：1，表中所列减速机的外型尺寸均为标准系列产品的外型尺寸；

2，其余外型尺寸可根据用户要求进行非标设计和制作。

3，随着技术的不断进步，本样本有关参数可能有所变化，签订合同后按合同约定参数为准。

上一篇 : CHC型齿轮连环少齿差减速机输出轴轴伸型式及连接尺寸

下一篇 : CHC型齿轮连环少齿差减速机承载能力
