WPWK型蜗轮蜗杆减速机主要尺寸

发布时间：2022-05-11 15:58:58　人气：

WPWK型蜗轮蜗杆减速机主要尺寸

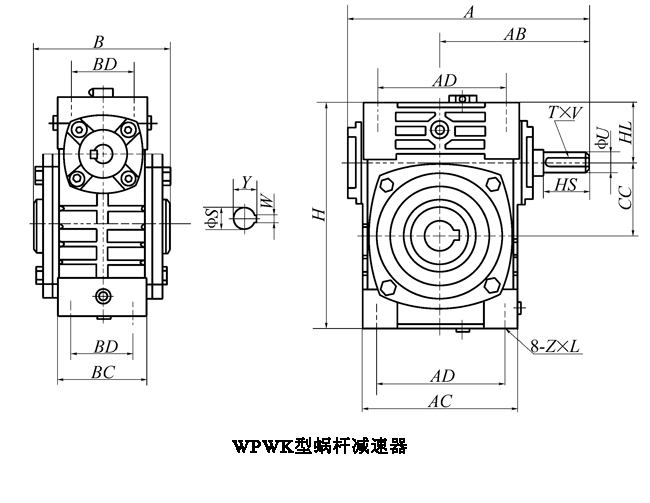

WPWK型蜗轮蜗杆减速机主要尺寸(图1)

WPWK型蜗杆减速机主要尺寸 /mm

规格	减速比	A	AB	B	AC	BC	AD	BD	CC	HL	H	H₁L₁	H₁	B₁C₁	M₁	N₁
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	149	89	90	95	61	78	42	40	35	125	45	135	45	95	187
50		175	107	110	111	68	85	50	50	35	150	50	165	50	111	226
60		198	122	120	127	76	105	55	60	42	177	60	195	55	127	257
70		231	140	132	152	86	125	65	70	55	215	73	233	65	152	305
80		261	160	150	169	102	140	70	80	65	250	83	268	70	174	350
100		322	190	174	216	117	180	90	100	80	310	100	330	90	224	410
120		381	229	180	256	124	220	100	120	95	370	120	395	100	264	494
135		433	260	214	296	147	260	110	135	105	425	135	455	110	304	559
155		504	302	256	345	185	280	120	155	103	461	135	493	140	345	605
175		545	325	282	374	192	320	140	175	123	521	160	558	150	374	675
200		587	350	324	412	230	360	150	200	130	575	175	620	175	424	744
250		705	420	400	500	285	420	190	250	150	700	200	750	200	510	920

规格	减速比	E₁	E₂	E₃	G₁	M	N	E	F	G	Z	Z×L	输入轴			输出轴
规格	减速比	E₁	E₂	E₃	G₁	M	N	E	F	G	Z	Z×L	HS	U	T×V	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	72	97	70	12	100	130	80	110	10	10	M6×12	25	12	4×3	16	5×18.3
50		90	110	90	14	120	140	95	110	15	12	M6×18	30	12	4×2.5	20	6×22.8
60		102	129	100	15	130	150	105	120	18	12	M8×20	40	15	5×3	25	8×28.3
70		120	155	120	20	150	190	115	150	18	15	M10×25	40	18	6×3.5	30	8×33.3
80		140	180	140	20	170	220	135	180	18	15	M12×28	50	22	6×3.5	35	10×38.3
100		165	215	190	22	190	270	155	220	20	15	M12×30	50	25	8×4	40	12×43.3
120		195	255	220	25	230	320	180	260	25	18	M14×32	65	30	8×4	45	14×48.8
135		230	285	260	30	250	350	200	290	30	18	M16×35	75	35	10×5	60	18×64.4
155		250	305	290	35	280	380	220	320	32	21	M16×35	85	40	12×5	70	20×74.9
175		273	348	320	40	310	410	250	350	37	21	M16×35	85	45	14×5.5	80	22×85.4
200		305	390	370	40	355	445	290	390	45	24	M20×36	95	50	14×5.5	85	22×90.4
250		375	475	440	45	460	560	380	480	50	28	M24×42	110	60	18×7	110	28×116.4
