蜗轮减速机

WPWDV型蜗轮蜗杆减速机主要尺寸

发布时间：2022-05-11 15:58:59　人气：

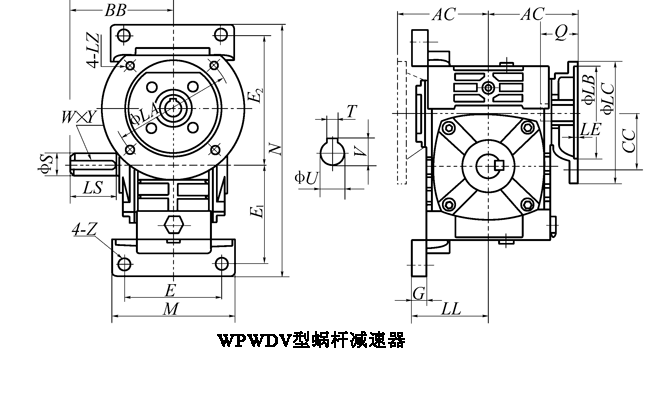

WPWDV型蜗轮蜗杆减速机主要尺寸

WPWDV40、WPWDV50、WPWDV60、WPWDV70、WPWDV80、WPWDV100、WPWDV120、WPWDV135、WPWDV155、WPWDV175、WPWDV200、WPWDV250、型蜗轮蜗杆减速机主要尺寸

WPWDV型蜗杆减速机主要尺寸 /mm

规格	输入功率/kW	减速比	AC	BB	CC	LL	M	N	E	E₁	E₂	G	Z
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	75	79	40	63	90	187	70	72	97	12	10
50	0.18		83	97	50	70	120	226	95	90	110	14	12
60	0.37		91	112	60	80	130	257	105	102	129	15	12
70	0.37		109	131	70	95	150	305	115	120	155	20	15
	0.75		111
80	0.75		125	142	80	105	170	350	135	140	180	20	15
	1.5
100	1.5		148	169	100	135	190	410	155	165	215	22	15
120	2.2		181	190	120	160	230	494	180	195	255	25	18
	3.0
135	3.0		202	210	135	185	250	559	200	230	285	30	18
	4.0
155	5.5		247	252	155	220	275	605	220	250	305	35	21
175	5.5		262	262	175	240	310	675	250	273	348	40	21
	7.5
200	11.0		285	305	200	280	360	749	290	305	390	40	24
250	11.0		330	360	250	315	460	920	380	375	475	45	28
	15.0

规格	输入功率/kW	减速比	电机法兰					输入孔			输出轴			质量m/kg
			LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	115	95	140	4	M8	31	11	4×12.8	28	14	5×3	5.4
50	0.18		115	95	140	4	M8	31	11	4×12.8	40	17	5×3	8.5
60	0.37		130	110	160	4	M8	33	14	5×16.3	50	22	6×3.5	12
70	0.37		130	110	160	4	M8	40	14	5×16.3	60	28	8×4	17
	0.75		165	130	200		M10	42	19	6×21.8
80	0.75		165	130	200	4.5	M10	48	19	6×21.8	65	32	10×5	26
	1.5							52	24	8×27.3
100	1.5		165	130	200	4.5	M10	52	24	8×27.3	75	38	10×5	40.5
120	2.2		215	180	250	5	M12	63	28	8×31.3	85	45	14×5.5	59
	3.0
135	3.0		215	180	250	5	M12	63	28	8×31.3	95	55	16×6	89
	4.0
155	5.5		265	230	300	5	M12	83	38	10×41.3	110	60	18×7	138
175	5.5		265	230	300	5	M12	83	38	10×41.3	110	65	18×7	172
	7.5
200	11.0		300	250	350	6	M16	114	42	12×45.3	125	70	20×7.5	246
250	11.0		300	250	350	6	M16	114	42	12×45.3	155	90	25×9	400
	15.0
