A球微型蜗杆减速机外形尺寸图表

发布时间：2022-05-12 15:44:59　人气：

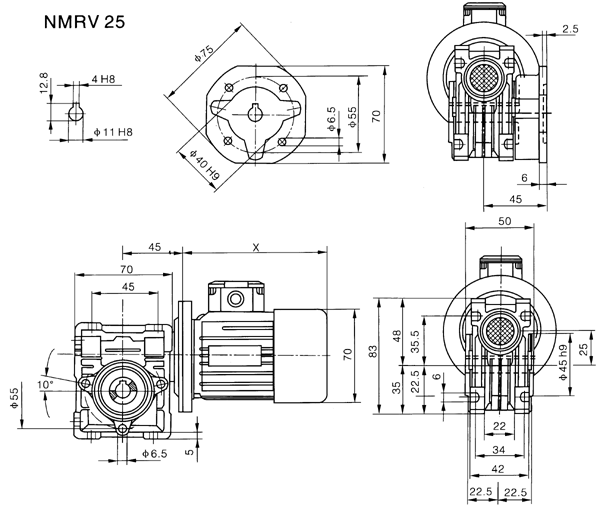

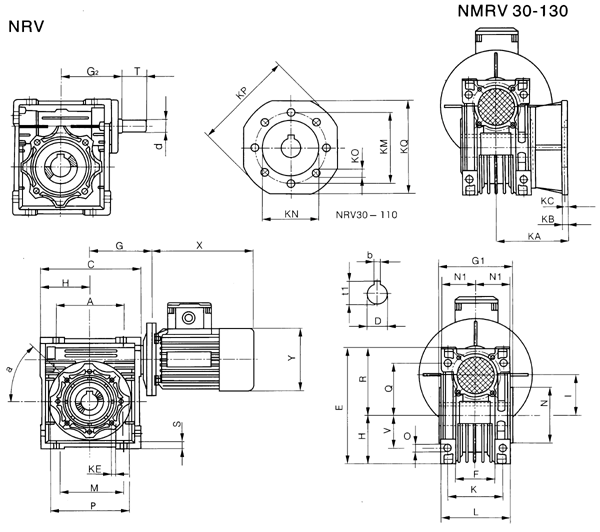

A球微型蜗杆减速机外形尺寸图表

A球微型蜗杆减速机外形尺寸图表(图1)

A球微型蜗杆减速机外形尺寸图表(图2)

减速机外形尺寸

型号	尺寸
型号	A	C	D(H7)	E	F	G	H	l	L	M	N(h8)	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	55	40	30	56	65	55	6.5	75	44	57	5.5	20	27	44
40	70	101	18	121.5	43	70	50	40	71	75	60	6.5	87	55	71.5	6.5	23	35	60
50	80	121.5	25	145	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	147.5	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	72	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	335	79	180	147.5	130	155	215	180	16	250	140	187.5	15	80	100	120

型号	尺寸
型号	G1	G2	N1	KA	KB	KC	KE	a	KM	KN(H8)	KO	KP	KQ	d(j6)	b	t1	X	Y
30	63	51	29	54.5	6	4	M6×11(n4)	0°	68	50	6.5(4/90°)	80	70	9	5	16.3	见电动机外形尺寸一览表
40	78	60	36.5	67	7	4	M6×8(n4)	45°	87	60	9(4/90°)	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10(n4)	45°	90	70	11(4/90°)	125	110	14	8	28.3
63	112	90	53	82	10	6	M8×14(n8)	45°	150	115	11(4/90°)	180	142	19	8	28.3
75	120	105	57	111	13	6	M8×14(n8)	45°	165	130	14(4/90°)	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n8)	45°	175	152	14(4/90°)	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×18(n8)	45°	220	170	14(4/90°)	270	250	28	12	45.3
130	170	162	81	151.5	15	6	M12×20(n8)	45°	255	180	16(4/90°)	320	290	30	14	48.8

电动机外形尺寸一览表

机座号	56		63		71		80		90		100		112	132
功率(KW)	0.06	0.09	0.12	0.18	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5
X	150		207		225		225		260	285	320		340	395	435
Y	120		130		145		165		171	171	201		226	266	266
