蜗轮减速机

A球微型蜗杆减速机法兰安装规格轴芯尺寸

发布时间：2022-05-12 15:45:01　人气：

A球微型蜗杆减速机法兰安装规格轴芯尺寸

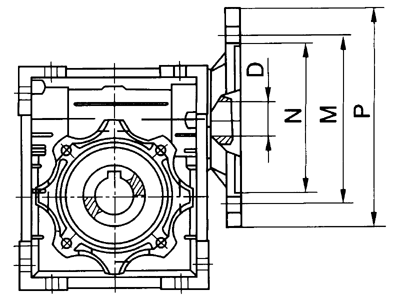

A球微型蜗杆减速机法兰安装规格轴芯尺寸(图1)

法兰安装规格轴芯尺寸-D

型号	安装规格				公称传动比i
	法兰型号	N	M	P	7.5	10	15	20	25	30	40	50	60	80	100
	法兰型号	N	M	P	D
25	56B14	50	65	80	9	9	9	9	-	9	9	9	9	-	-
30	63B5 63B14 56B14	95 60 50	115 75 65	140 90 80	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	- - 9	- - 9	- - -
40	71B5 63B5	110 95	130 115	160 140	14 11	14 11	14 11	14 11	14 11	14 11	14 11	14 11	11	11	11
50	80B5 71B5 63B5	130 110 95	165 130 115	200 160 140	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 11	- 14 11	- 14 11	- 14 11	- 11
63	90B35 80B5 71B5	130 130 110	165 165 130	200 200 160	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 14	- 19 14	- 19 14	- - 14	- - 14
75	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	- 24 -	28 24 -	- 24 19	- 24 19	- 24 19	- - 19	- - 19
90	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 19	28 24 19	- 24 19	- 24 19	- 19
110	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 28 -	38 28 -	38 28 -	38 28 -	38 28 24	- 28 24	- 28 24	- 28 24	- 28 24	- 24	- 24
130	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 -	38 -	38 -	38 -	38 28	38 28	38 28 24	38 28 24	- 28 24	- 28 24	- 28 24
