减速电机

JK107..-JKVZ107..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:03　人气：

JK107..-JKVZ107..型减速电机外形安装尺寸

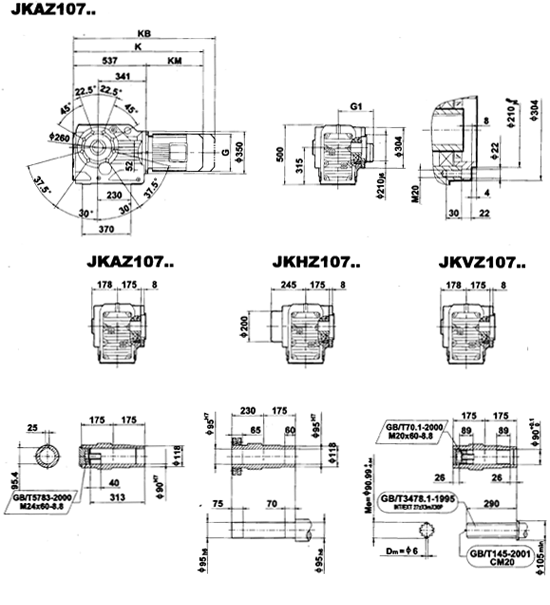

JK107..-JKVZ107..型减速电机外形安装尺寸(图1)

	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M
G（AC）	215	240	275	275	275	330	330	380	.80	420	470	470
G1（AD）	180	190	210	210	210	255	255	280	280	305	335	335
K	866	881	931	971	1011	1046	1101	1131	1171	1201	1216	1246
KB	961	976	1026	1066	1106	1161	1216	1256	1296	1326	1346	1376
KM（LB）	325	340	390	430	470	505	560	590	630	660	675	705

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

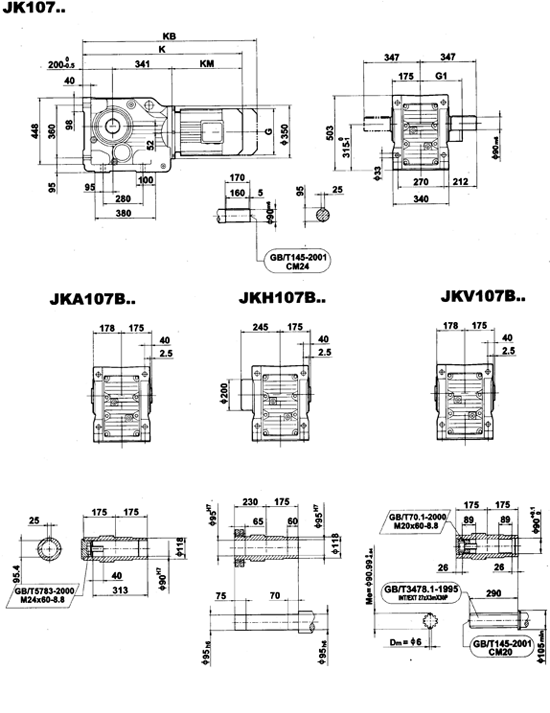

JK107..-JKVZ107..型减速电机外形安装尺寸(图2)

	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M
G（AC）	215	240	275	275	275	330	330	380	380	420	470	470
G1（AD）	180	190	210	210	210	255	255	280	280	305	335	335
K	862	877	927	967	1007	1042	1097	1127	1167	1197	1212	1242
KB	957	972	1022	1062	1102	1157	1212	1252	1292	1322	1342	1372
KM（LB）	325	340	390	430	470	505	560	590	630	660	675	705

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

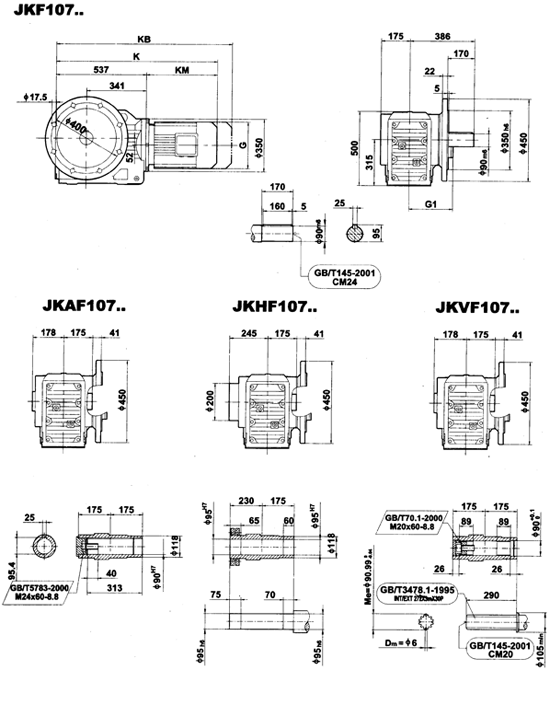

JK107..-JKVZ107..型减速电机外形安装尺寸(图3)

	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M
G（AC）	215	240	275	275	275	330	330	380	380	420	470	470
G1（AD）	180	190	210	210	210	255	255	280	280	305	335	335
K	862	877	927	967	1007	1042	1097	1127	1167	1197	1212	1242
KB	957	972	1022	1062	1102	1157	1212	1252	1292	1322	1342	1372
KM（LB）	325	340	390	430	470	505	560	590	630	660	675	705

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

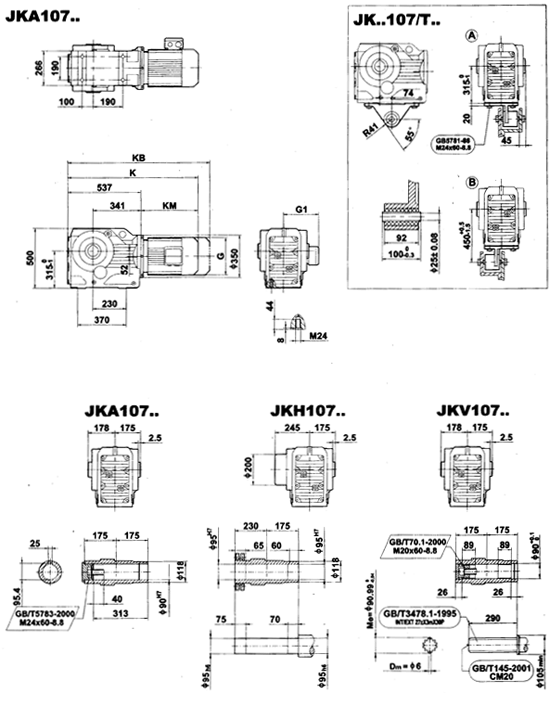

JK107..-JKVZ107..型减速电机外形安装尺寸(图4)

	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M
G（AC）	215	240	275	275	275	330	330	380	380	420	470	470
G1（AD）	180	190	210	210	210	255	255	280	280	305	335	335
K	862	877	927	967	1007	1042	1097	1127	1167	1197	1212	1242
KB	957	972	1022	1062	1102	1157	1212	1252	1292	1322	1342	1372
KM（LB）	325	340	390	430	470	505	560	590	630	660	675	705

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
