减速电机

JK97..-JKVZ97..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:04　人气：

JK97..-JKVZ97..型减速电机外形安装尺寸

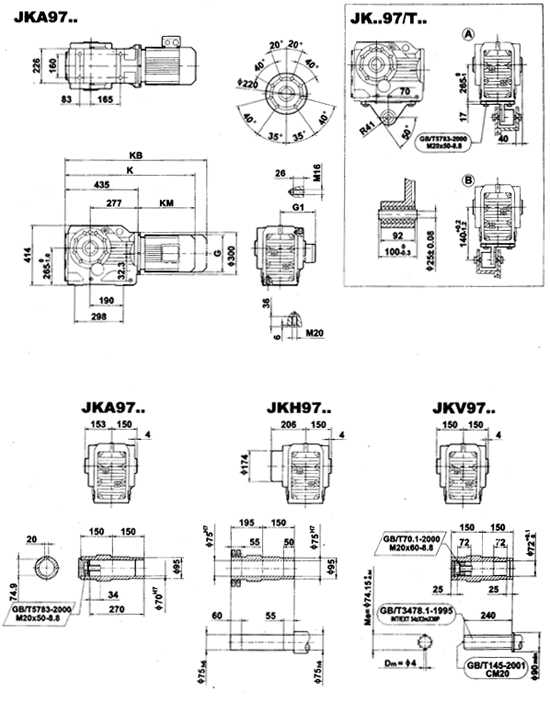

JK97..-JKVZ97..型减速电机外形安装尺寸(图1)

	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L
G（AC）	195	195	215	240	275	275	275	330	330	380	380	420
G1（AD）	155	155	180	190	210	210	210	255	255	280	280	305
K	707	732	762	777	827	867	907	942	997	1027	1067	1097
KB	797	822	857	872	922	962	1002	1057	1112	1152	1192	1222
KM（LB）	270	295	325	340	390	430	470	505	560	590	630	660

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

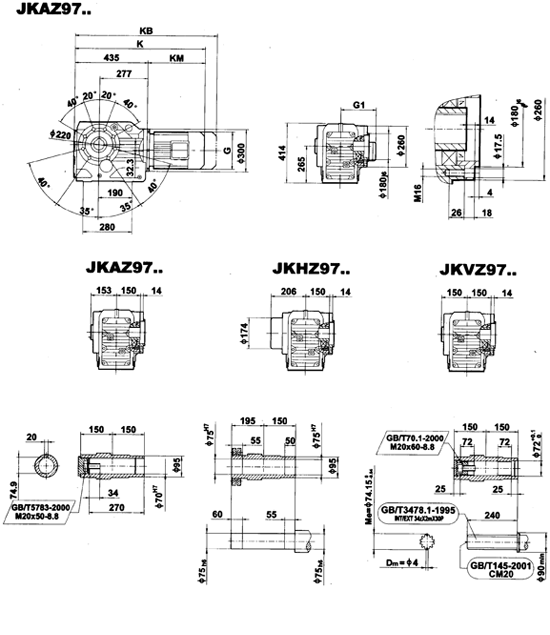

JK97..-JKVZ97..型减速电机外形安装尺寸(图2)

	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L
G（AC）	195	195	215	240	275	275	275	330	330	380	380	420
G1（AD）	155	155	180	190	210	210	210	255	255	280	280	305
K	705	730	760	775	825	865	905	940	995	1025	1065	1095
KB	795	820	855	870	920	960	1000	1055	1110	1150	1190	1220
KM（LB）	270	295	325	340	390	430	470	505	560	590	630	660

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

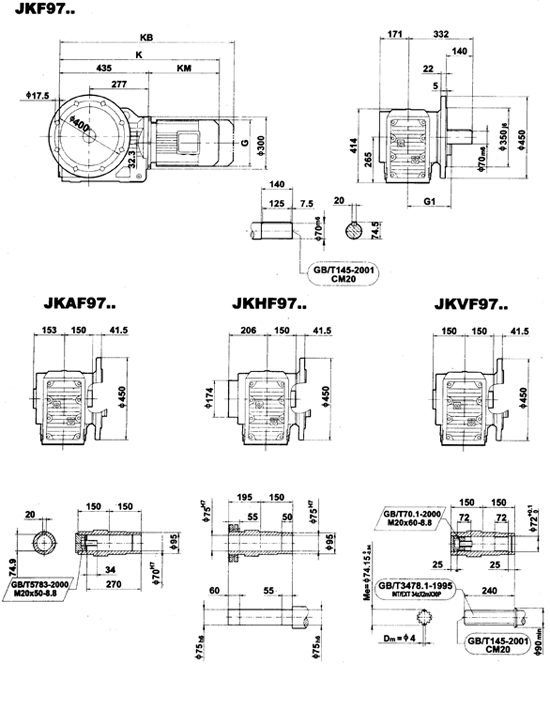

JK97..-JKVZ97..型减速电机外形安装尺寸(图3)

	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L
G（AC）	195	195	215	240	275	275	275	330	330	380	380	420
G1（AD）	155	155	180	190	210	210	210	255	255	280	280	305
K	705	730	760	775	825	865	905	940	995	1025	1065	1095
KB	795	820	855	870	920	960	1000	1055	1110	1150	1190	1220
KM（LB）	270	295	325	340	390	430	470	505	560	590	630	660

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

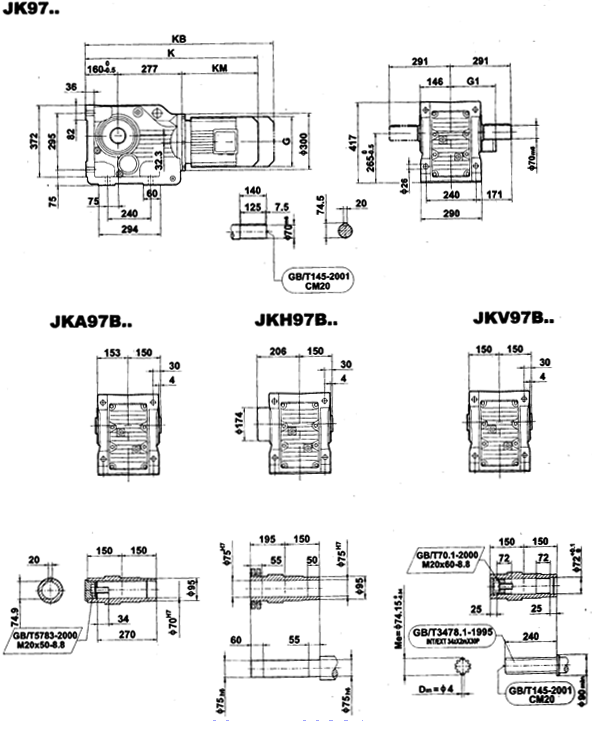

JK97..-JKVZ97..型减速电机外形安装尺寸(图4)

	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L
G（AC）	195	195	215	240	275	275	275	330	330	380	380	420
G1（AD）	155	155	180	190	210	210	210	255	255	280	280	305
K	705	730	760	775	825	865	905	940	995	1025	1065	1095
KB	795	820	855	870	920	960	1000	1055	1110	1150	1190	1220
KM（LB）	270	295	325	340	390	430	470	505	560	590	630	660

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
