减速电机

JK87..-JKVZ87..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:06　人气：

JK87..-JKVZ87..型减速电机外形安装尺寸

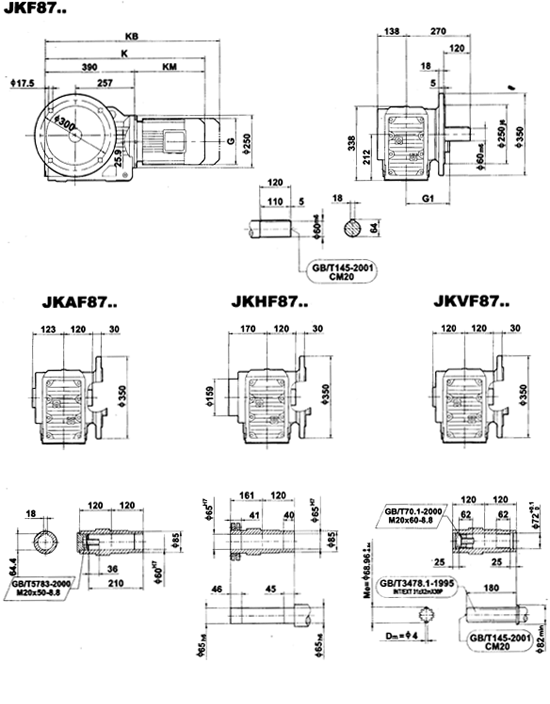

JK87..-JKVZ87..型减速电机外形安装尺寸(图1)

	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L
G（AC）	175	195	195	215	240	275	275	275	330	330	380	380
G1（AD）	145	155	155	180	190	210	210	210	255	255	280	280
K	644	659	684	714	729	779	819	859	894	949	979	1019
KB	734	749	774	809	824	874	914	954	1009	1064	1104	1144
KM（LB）	255	270	295	325	340	390	430	470	505	560	590	630

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

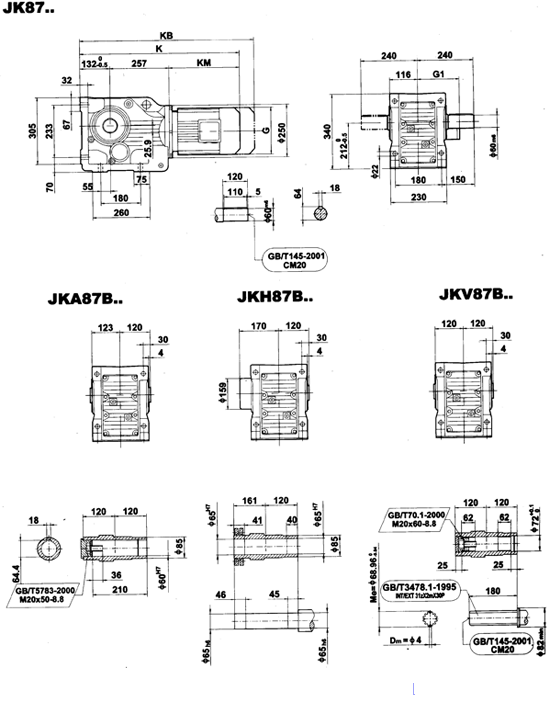

JK87..-JKVZ87..型减速电机外形安装尺寸(图2)

	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L
G（AC）	175	195	195	215	240	275	275	275	330	330	380	380
G1（AD）	145	155	155	180	190	210	210	210	255	255	280	280
K	645	660	685	715	730	780	820	860	895	950	980	1020
KB	735	750	775	810	825	875	915	855	1010	1065	1105	1145
KM（LB）	255	270	295	325	340	390	430	470	505	560	590	630

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

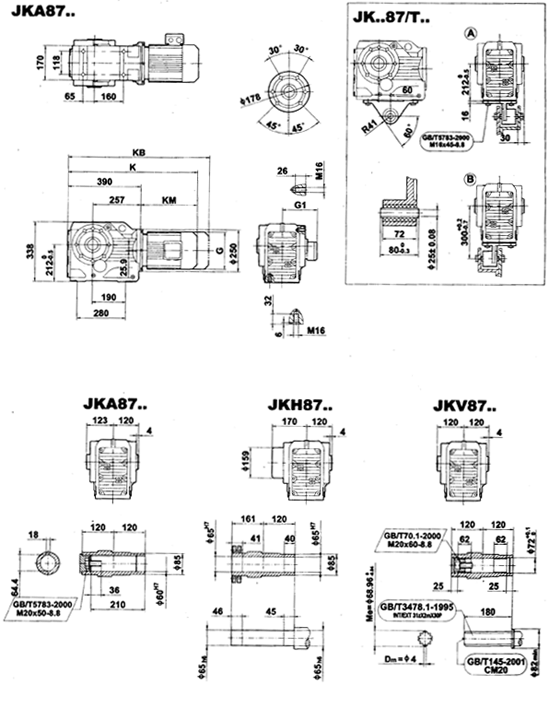

JK87..-JKVZ87..型减速电机外形安装尺寸(图3)

	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L
G（AC）	175	195	195	215	240	275	275	275	330	330	380	380
G1（AD）	145	155	155	180	190	210	210	210	255	255	280	280
K	645	660	685	715	730	780	820	860	895	950	980	1020
KB	735	750	775	810	825	875	915	955	1010	1065	1105	1145
KM（LB）	255	270	295	325	340	390	430	470	505	560	590	630

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

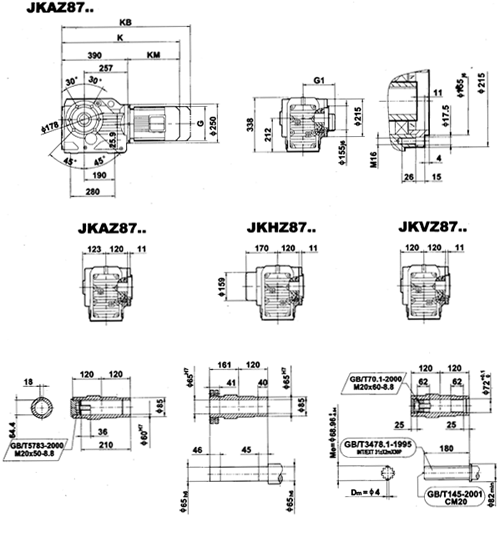

JK87..-JKVZ87..型减速电机外形安装尺寸(图4)

	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L
G（AC）	175	195	195	215	240	275	275	275	330	330	380	380
G1（AD）	145	155	155	180	190	210	210	210	255	255	280	280
K	645	660	685	715	730	780	820	860	895	950	980	1020
KB	735	750	775	810	825	875	915	955	1010	1065	1105	1145
KM（LB）	255	270	295	325	340	390	430	470	505	560	590	630

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
