JK77..-JKVZ77..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:07　人气：

JK77..-JKVZ77..型减速电机外形安装尺寸

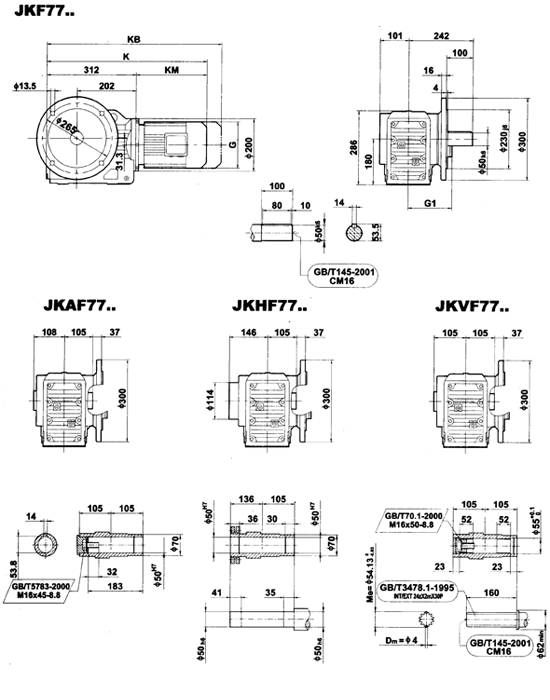

JK77..-JKVZ77..型减速电机外形安装尺寸(图1)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G（AC）	130	145	175	195	195	215	240	275	275	275	330
G1（AD）	70	80	145	155	155	180	190	210	210	210	255
K	521	539	569	584	609	639	654	704	744	784	819
KB	591	609	659	674	699	734	749	799	839	879	934
KM（LB）	207	225	255	270	295	325	340	390	430	470	505

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

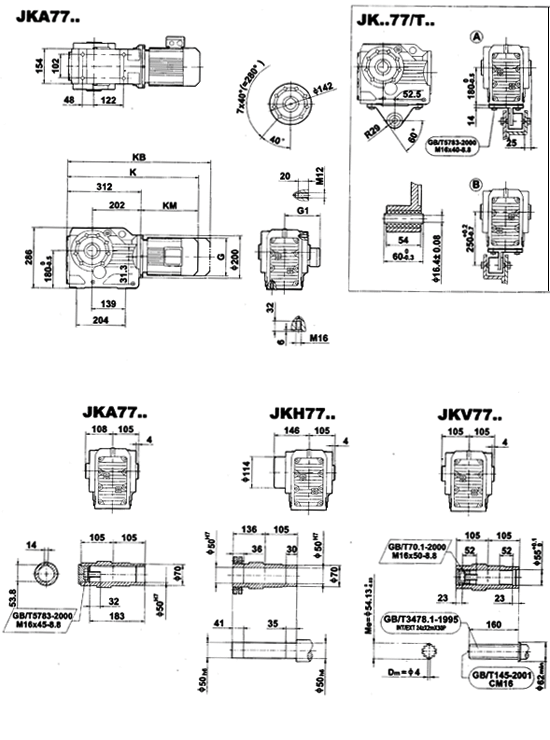

JK77..-JKVZ77..型减速电机外形安装尺寸(图2)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G（AC）	130	145	175	195	195	215	240	275	275	275	330
G1（AD）	70	80	145	155	155	180	190	210	210	210	255
K	519	537	567	582	607	637	652	702	742	782	817
KB	589	607	657	672	697	732	747	797	837	877	932
KM（LB）	207	225	255	270	295	325	340	390	430	470	505

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

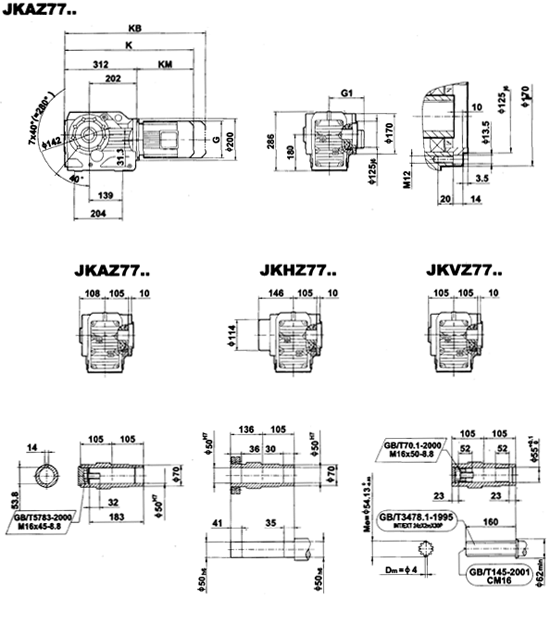

JK77..-JKVZ77..型减速电机外形安装尺寸(图3)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G（AC）	130	145	175	195	195	215	240	275	275	275	330
G1（AD）	70	80	145	155	155	180	190	210	210	210	255
K	519	537	567	582	607	637	652	702	742	782	817
KB	589	607	657	672	697	732	747	797	837	877	932
KM（LB）	207	225	255	270	295	325	340	390	430	470	505

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

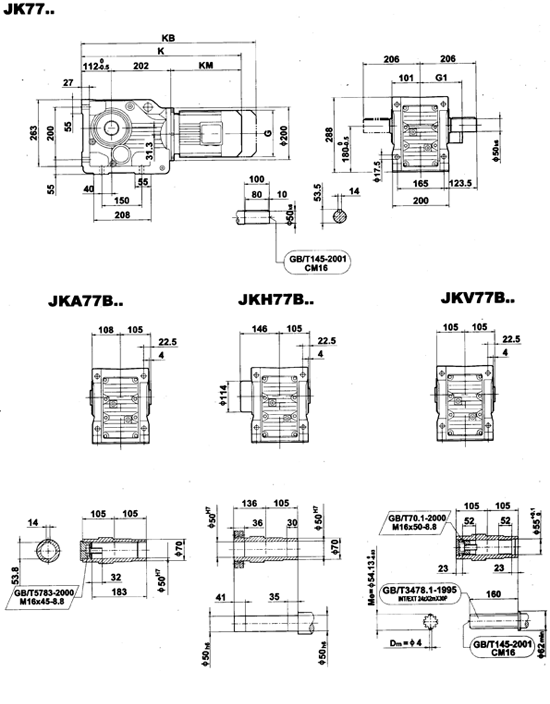

JK77..-JKVZ77..型减速电机外形安装尺寸(图4)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G（AC）	130	145	175	195	195	215	240	275	275	275	330
G1（AD）	70	80	145	155	155	180	190	210	210	210	255
K	519	537	567	582	607	637	652	702	742	782	817
KB	589	607	657	672	697	732	747	797	837	877	932
KM（LB）	207	225	255	270	295	325	340	390	430	470	505

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
