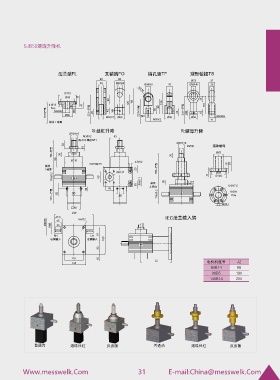

SJB50螺旋升降机





                          法兰端FL               叉销端FO             销孔端TF             球形铰接TS
                                           60      60                             Ø73      37
                                           30     Ø30H9       Ø30H8      35       Ø30H8    25
                            Ø110                            SR30
                             Ø85  15
                                               60                                      38
                      4-Ø13         41                  120  160     92  130            110
                       均布
                     172+行程  M30X2  Ø60  M8  251+行程  20  42  M8  223+行程  M8  50  20  241+行程  M8  15  M30X2
                                              M30X2
                                                   Ø60
                                                                  M30X2  Ø60      Ø50      41
                      箱体上端面
                                        S:丝杠升降                                R:螺母升降
                               Ø40X10
                                    M30X2        63
                                  (标准外螺纹NF)
                            52       15                                     Ø40X10  Ø25j6  滚珠螺母
                       168+行程  30  Ø68                                    30                 Ø62
                         95    Ø110
                                       4-M10深15           4-M12                                   18  93
                    箱体
                    上端面                                    20       195+行程
                                                   Ø52J7                                     Ø82
                       116±0.2             68                                            11  Ø104
                                                                 箱体
                                                           20  58±0.1  上端面  30   □74              6-Ø17.5
                                               50
                                      30
                       125+行程  15  90              3 0              116±0.2                        6-Ø11
                                                                                                   均布
                                                                                               M8X1
                               □80
                                240
                         47.5     4-M12                                IEC法兰输入端
                     Ø20k6  6N9  45
                         35

                        RH              LH  87
                      右侧输入            左侧输入   180

                                           63
                               115         15                      J2
                                145                                                      电机机座号        J2
                                                                                           80B14      98
                                                                                           90B5      190
                                                                                          100B14     200















                普通齿            滚珠丝杠           反齿隙                 普通齿             滚珠丝杠             反齿隙
