P. 37

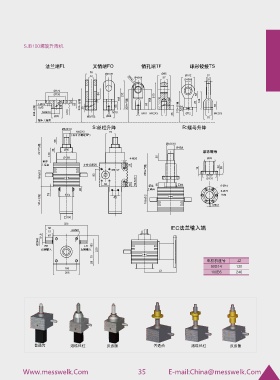

SJB100螺旋升降机
法兰端FL 叉销端FO 销孔端TF 球形铰接TS
85 Ø45H9 Ø95
42 Ø45H8 57 Ø102 32
Ø45H8 28
SR47.5
Ø170
Ø130 84 232 210 52
Ø10 25 �10 168 155 �10 20 145
4-Ø22 65 333+行程 63 320+行程 90 65
230+行程 均布 M42X3 M10 30 M10 M10 M42X3 35 310+行程 M10 Ø72 M42X3
箱体上端面 Ø85 M42X3 Ø85 70
S:丝杠升降 R:螺母升降
Ø63X10
M42X3 75
(标准外螺纹NF)
56 Ø63X10
221+行程 138 38 Ø95 Ø45j6 滚珠螺母
箱体 Ø150 4-M20 55 Ø85
上端面 4-M12深 2 0 35
Ø62J7 265+行程 13 22 98
185±0.2 90 Ø107
Ø131
60 35 92.5±0.1 箱体 38 □94 6-Ø14
38 上端面 6-Ø20
113
19
均布
140＋行程 4 0 185±0.2 M8X1
□100
325
60 IEC法兰输入端
57 4-M20
8N9 50
Ø25k6
RH
LH
右侧输入 左侧输入 100 220
70
电机机座号 J2
25
90B14 130
155
J2
205 100B5 246
普通齿 滚珠丝杠 反齿隙 普通齿 滚珠丝杠 反齿隙
