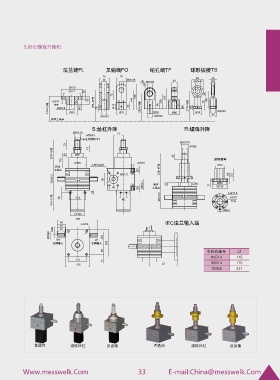

SJB80螺旋升降机




                            法兰端FL             叉销端FO              销孔端TF            球形铰接TS
                                             70     70                              82     25
                                             36        Ø35H9               40
                                                               Ø35H8               Ø35H8   22
                                                             SR40
                              Ø150
                              Ø117   20
                                                 72        188          155             42
                       4-Ø17           60  296+行程        144          110               15  125
                     212+行程  M36X3  Ø80  M10  25  M10  Ø70  54  262+行程  M10 65  Ø80  30  277+行程  M8  Ø58  M36X3
                        均布
                                            M36X3                  M36X3                   50
                       箱体上端面

                                        S:丝杠升降                                 R:螺母升降
                                Ø50X10             71
                                      M36X3
                                    (标准外螺纹NF)
                                                                              Ø50X10
                             73        18                                         Ø40j6
                       207+行程  30  Ø85                                     45
                           110   Ø125                      4-M16                            滚珠螺母
                        箱体              4-M12深20                                              Ø72
                        上端面                                 25       238+行程
                       160±0.2               90     Ø62J7                                    Ø92  18  93

                                                                  箱体
                                                 60           80±0.1  上端面  30      □94    11  Ø114
                                                            25
                                         30                                                       6-Ø17.5
                       140+行程  19  113               4 0             160±0.2                       6-Ø11
                                                                                                   均布
                                                                                                M8X1
                                 □100
                                 295
                          60                                           IEC法兰输入端
                           57      4-M16
                        8N9  50
                      Ø25k6                  100
                         RH              LH
                        右侧输入            左侧输入   200
                                             66                                          电机机座号        J2
                                                                                           80B14     115
                                 131
                                             17                                            90B14     115
                                 175                                  J2
                                                                                           100B5     231

















                普通齿            滚珠丝杠           反齿隙                 普通齿             滚珠丝杠             反齿隙
