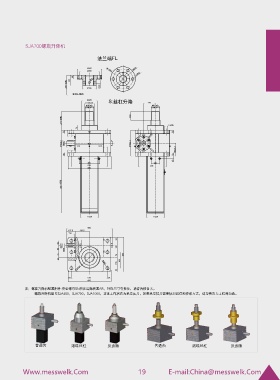

SJA700螺旋升降机
法兰端FL
Ø355 Ø280
Ø280 M110x6
6-Ø38
55 Ø25
290+行程 150 Ø195 M20
箱体上端面
Ø225
Tr140x20 S:丝杠升降 170
M110x6 M110x6
(外螺纹NF) (外螺纹NF)
270+行程 130
70 6-Ø45
52 52
Ø170
376±0.4 Ø60h7 110 17.5 405 57.5 376±0.4 64
188±0.2
Ø210
52 52
35
305 120
520 395
620
320 +行程
250 250
660
127.5 202.5
110
50
69 Ø60h7 Ø170
96 18N9 165
74 74 495
40 230
156
6-Ø45
M310x6 50
50 520 50
620
注：螺旋升降机配置附件:安全螺母SN和反齿隙装置AB，外形尺寸有变化，请咨询格鲁夫。
螺旋升降机型号SJA450，SJA700，SJA1000，正常工作状态为承受压力，如果承受拉力需要核对载荷和安装方式，请与格鲁夫工程师沟通。
普通齿 滚珠丝杠 反齿隙 普通齿 滚珠丝杠 反齿隙
