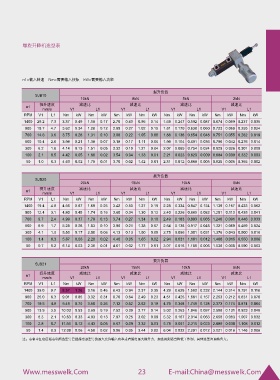

螺旋升降机选型表

n1=输入转速 Nm=需要输入扭矩 kW=需要输入功率

提升负载
SJB10
10kN 8kN 5kN 2kN
提升速度 减速比 减速比 减速比 减速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 3.37 0.49 1.18 0.17 2.70 0.40 0.95 0.14 1.69 0.247 0.592 0.087 0.674 0.099 0.237 0.035
900 18.7 4.7 3.62 0.34 1.28 0.12 2.89 0.27 1.02 0.10 1.81 0.170 0.638 0.060 0.723 0.068 0.255 0.024
700 14.6 3.6 3.75 0.28 1.31 0.10 3.00 0.22 1.05 0.08 1.88 0.138 0.654 0.048 0.751 0.055 0.262 0.019
500 10.4 2.6 3.98 0.21 1.38 0.07 3.18 0.17 1.11 0.06 1.99 0.104 0.691 0.036 0.796 0.042 0.276 0.014
300 6.2 1.6 4.14 0.13 1.51 0.05 3.32 0.10 1.21 0.04 2.07 0.065 0.754 0.024 0.829 0.026 0.301 0.009
100 2.1 0.5 4.42 0.05 1.66 0.02 3.54 0.04 1.33 0.01 2.21 0.023 0.829 0.009 0.884 0.009 0.332 0.003
50 1.0 0.3 4.63 0.02 1.78 0.01 3.70 0.02 1.42 0.01 2.31 0.012 0.888 0.005 0.925 0.005 0.355 0.002

提升负载
SJB20
20kN 15kN 10kN 5kN
提升速度 减速比 减速比 减速比 减速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 19.4 4.8 4.56 0.67 1.69 0.25 3.42 0.50 1.27 0.19 2.28 0.334 0.847 0.124 1.139 0.167 0.423 0.062
900 12.4 3.1 4.80 0.45 1.74 0.16 3.60 0.34 1.30 0.12 2.40 0.226 0.869 0.082 1.201 0.113 0.435 0.041
700 9.7 2.4 4.99 0.37 1.79 0.13 3.74 0.27 1.34 0.10 2.49 0.183 0.893 0.065 1.246 0.091 0.446 0.033
500 6.9 1.7 5.28 0.28 1.83 0.10 3.96 0.21 1.38 0.07 2.64 0.138 0.917 0.048 1.321 0.069 0.459 0.024
300 4.1 1.0 5.50 0.17 2.00 0.06 4.13 0.13 1.50 0.05 2.75 0.086 1.001 0.031 1.376 0.043 0.500 0.016
100 1.4 0.3 5.87 0.06 2.20 0.02 4.40 0.05 1.65 0.02 2.94 0.031 1.101 0.012 1.468 0.015 0.550 0.006
50 0.7 0.2 6.14 0.03 2.36 0.01 4.61 0.02 1.77 0.01 3.07 0.016 1.180 0.006 1.536 0.008 0.590 0.003

提升负载
SJB21
20kN 15kN 10kN 5kN
n1 提升速度 减速比 减速比 减速比 减速比
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 39.0 9.7 8.57 1.26 3.16 0.46 6.43 0.94 2.37 0.35 4.29 0.628 1.582 0.232 2.144 0.314 0.791 0.116
900 25.0 6.3 9.01 0.85 3.32 0.31 6.76 0.64 2.49 0.23 4.51 0.425 1.661 0.157 2.253 0.212 0.831 0.078
700 19.5 4.9 9.49 0.70 3.50 0.26 7.12 0.52 2.62 0.19 4.75 0.348 1.749 0.128 2.373 0.174 0.874 0.064
500 13.9 3.5 10.03 0.53 3.69 0.19 7.52 0.39 2.77 0.14 5.02 0.263 1.846 0.097 2.508 0.131 0.923 0.048
300 8.3 2.1 10.63 0.33 4.03 0.13 7.97 0.25 3.02 0.09 5.32 0.167 2.014 0.063 2.658 0.083 1.007 0.032
100 2.8 0.7 11.56 0.12 4.43 0.05 8.67 0.09 3.32 0.03 5.78 0.061 2.215 0.023 2.889 0.030 1.108 0.012
50 1.4 0.3 12.08 0.06 4.58 0.02 9.06 0.05 3.44 0.02 6.04 0.032 2.291 0.012 3.021 0.016 1.146 0.006

注：表格中红色区域表明所选型号已经超出该型号的最大允许输入功率或者超出最大提升力，如选用则适当降低工作制，具体选型咨询格鲁夫。
