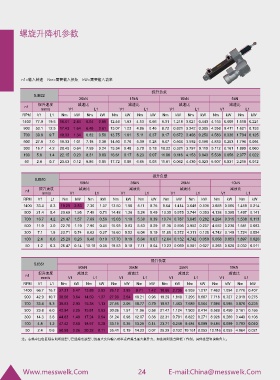

螺旋升降机参数











          n1=输入转速    Nm=需要输入扭矩    kW=需要输入功率

                                                                  提升负载
               SJB22
                                   20kN                 15kN                  10kN                  5kN
                 提升速度             减速比                   减速比                  减速比                   减速比
           n1
                  mm/s        V1         L1         V1        L1         V1         L1         V1        L1
           RPM   V1   L1   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW
           1400  77.9  19.5  16.61  2.44  6.04  0.89  12.46  1.83  4.53  0.66  8.31  1.218 3.021 0.443 4.153 0.609 1.510 0.221
           900  50.1  12.5  17.43  1.64  6.48  0.61  13.07  1.23  4.86  0.46  8.72  0.821 3.242 0.305 4.358 0.411 1.621 0.153
           700  39.0  9.7  18.33  1.34  6.82  0.50  13.75  1.01  5.11  0.37  9.17  0.672 3.408 0.250 4.583 0.336 1.704 0.125
           500  27.8  7.0  19.33  1.01  7.18  0.38  14.50  0.76  5.39  0.28  9.67  0.506 3.592 0.188 4.833 0.253 1.796 0.094
           300  16.7  4.2  20.45  0.64  7.59  0.24  15.34  0.48  5.70  0.18  10.22 0.321 3.797 0.119 5.112 0.161 1.899 0.060
           100   5.6  1.4  22.15  0.23  8.31  0.09  16.61  0.17  6.23  0.07  11.08 0.116 4.153 0.043 5.538 0.058 2.077 0.022
            50   2.8  0.7  23.63  0.12  8.86  0.05  17.72  0.09  6.65  0.03  11.81 0.062 4.430 0.023 5.907 0.031 2.215 0.012


                                                                  提升负载
                SJB50
                                   50kN                  35kN                 25kN                 10kN
                  提升速度             减速比                  减速比                  减速比                   减速比
            n1     mm/s        V1        L1         V1         L1         V1        L1         V1         L1
           RPM   V1    L1   Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm   kW    Nm   kW
           1400  33.4  8.3  19.29  2.83  7.30  1.07  13.50  1.98  5.11  0.75  9.64  1.414 3.648 0.535 3.858 0.566 1.459 0.214
           900   21.4  5.4  20.69  1.95  7.49  0.71  14.48  1.36  5.24  0.49  10.35 0.975 3.744 0.353 4.138 0.390 1.497 0.141
           700   16.7  4.2  21.47  1.57  7.69  0.56  15.03  1.10  5.38  0.39  10.74 0.787 3.845 0.282 4.294 0.315 1.538 0.113
           500   11.9  3.0  22.76  1.19  7.90  0.41  15.93  0.83  5.53  0.29  11.38 0.596 3.952 0.207 4.552 0.238 1.581 0.083
           300   7.1  1.8  23.71  0.74  8.62  0.27  16.60  0.52  6.04  0.19  11.85 0.372 4.311 0.135 4.742 0.149 1.724 0.054
           100   2.4  0.6  25.29  0.26  9.48  0.10  17.70  0.19  6.64  0.07  12.64 0.132 4.742 0.050 5.058 0.053 1.897 0.020
            50   1.2  0.3  26.47  0.14  10.16  0.05  18.53  0.10  7.11  0.04  13.23 0.069 5.081 0.027 5.293 0.028 2.032 0.011


                                                                 提升负载
               SJB51
                                  50kN                  35kN                 25kN                  10kN
            n1   提升速度             减速比                  减速比                   减速比                  减速比
                   mm/s       V1         L1         V1        L1         V1         L1        V1         L1
           RPM   V1   L1   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW
           1400  66.7  16.7 37.31  5.47  13.88  2.03  26.12  3.83  9.71  1.42  18.66 2.735 6.939 1.017 7.463 1.094 2.776 0.407
           900   42.9  10.7 38.58  3.64  14.59  1.37  27.00  2.54  10.21  0.96  19.29 1.818 7.295 0.687 7.716 0.727 2.918 0.275
           700   33.4  8.3  39.93  2.93  15.38  1.13  27.95  2.05  10.77  0.79  19.97 1.463 7.689 0.564 7.986 0.585 3.076 0.225
           500   23.8  6.0  42.94  2.25  15.81  0.83  30.06  1.57  11.06  0.58  21.47 1.124 7.903 0.414 8.589 0.450 3.161 0.166
           300   14.3  3.6  44.63  1.40  17.24  0.54  31.24  0.98  12.07  0.38  22.31 0.701 8.622 0.271 8.926 0.280 3.449 0.108
           100   4.8  1.2  47.42  0.50  18.97  0.20  33.19  0.35  13.28  0.14  23.71 0.248 9.484 0.099 9.484 0.099 3.793 0.040
            50   2.4  0.6  50.58  0.26  20.32  0.11  35.41  0.19  14.23  0.07  25.29 0.132 10.161 0.053 10.116 0.053 4.064 0.021

          注:表格中红色区域表明所选型号已经超出该型号的最大允许输入功率或者超出最大提升力,如选用则适当降低工作制,具体选型咨询格鲁夫。
