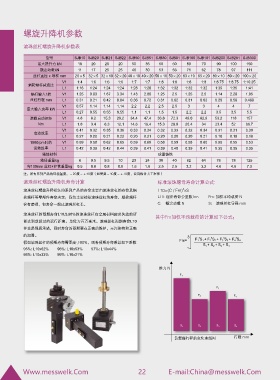

螺旋升降机参数

滚珠丝杠螺旋升降机参数表

型号 SJB10 SJB20 SJB21 SJB22 SJB50 SJB51 SJB80 SJB81 SJB100 SJB101 SJB200 SJB201 SJB300
最大提升力 kN 10 20 20 20 50 35 60 60 80 70 90 100 150
额定动载kN 11 17 25 25 46 30 53 56 71 62 78 97 111
丝杠直径 x 导程 mm 20×5 32×5 32×10 32×20 40×10 40×20 50×10 50×20 63×10 63×20 80×10 80×20 100×20
V1 1:4 1:6 1:6 1:6 1:7 1:7 1:8 1:8 1:8 1:8 1:8.75 1:8.75 1:10.25
蜗轮蜗杆减速比
L1 1:16 1:24 1:24 1:24 1:28 1:28 1:32 1:32 1:32 1:32 1:35 1:35 1:41
蜗杆输入1转 V1 1.25 0.83 1.67 3.34 1.43 2.86 1.25 2.5 1.25 2.5 1.14 2.28 1.95
丝杠行程 mm L1 0.31 0.21 0.42 0.84 0.36 0.72 0.31 0.62 0.31 0.62 0.29 0.58 0.488
V1 0.57 1.14 1.14 1.14 2.2 2.2 2.5 2.5 3 3 4 4 7
最大输入功率 kW
L1 0.27 0.55 0.55 0.55 1.1 1.1 1.5 1.5 2.2 2.2 3.5 3.5 5.5
满载启动扭矩 V1 4.8 8.2 15.3 29.2 34.4 47.4 36.8 72.3 49.0 82.9 53.2 118 157
Nm L1 1.8 3.4 6.3 12.1 14.6 19.4 15.3 29.9 20.4 34 23.4 52 66.7
V1 0.41 0.32 0.35 0.36 0.33 0.34 0.32 0.33 0.32 0.34 0.31 0.31 0.30
启动效率
L1 0.27 0.20 0.21 0.22 0.20 0.21 0.20 0.20 0.20 0.21 0.18 0.18 0.18
1500rpm时的 V1 0.59 0.58 0.62 0.65 0.59 0.60 0.58 0.59 0.58 0.60 0.55 0.55 0.53
运转效率 L1 0.42 0.39 0.42 0.44 0.39 0.41 0.39 0.40 0.39 0.41 0.35 0.35 0.35
箱体材料 球墨铸铁
箱体重量kg 6 9.5 9.5 10 23 24 38 40 62 64 78 78 125
每100mm 丝杠+护管重量kg 0.5 0.8 0.8 0.8 1.6 1.6 2.5 2.5 3.2 3.2 4.6 4.6 7.3
注：所有系列产品的环境温度：－20度－＋40度（如需要－40度－＋70度，咨询格鲁夫工程师）
滚珠丝杠螺旋升降机寿命计算 标准滚珠螺母寿命计算公式:
3
滚珠丝杠螺旋升降机SJB系列产品的寿命主要由滚珠丝杠的寿命及蜗 L10=(C / Fm) xS
轮蜗杆等零部件寿命决定；我们主要校核滚珠丝杠的寿命，蜗轮蜗杆 L10: 理论寿命公里数 km Fm: 加权平均载荷 N
会有磨损，但寿命一般比滚珠丝杠长。 C: 额定动载 N S: 滚珠丝杠导程 mm
滚珠丝杠的预期寿命L10是90%的滚珠丝杠在金属材料疲劳失效前所
其中Fm加权平均载荷的计算如下公式：
能达到或超过的运行距离。单位为百万毫米。滚珠丝杠预期寿命L10
并非是保质承诺，同时寿命的预期要在正确的维护，无污染物和正确
的润滑。 3 3 3 3 3
Fm= F 1 S 1 + F 2 S 2 + F 3 S 3 + F 4 S 4
假如滚珠丝杠的预期寿命需要高于90%，则将预期寿命乘以如下系数
S 1 + S 2 + S 3 + S 4
95%: L10x62% 96%: L10x53% 97%: L10x44%
98%: L10x33% 99%: L10x21%

推力 N
F 1

F 3
F 2
F 4

S 1 S 2 S 3 S 4

负载随行程的变化曲线图 行程 mm
