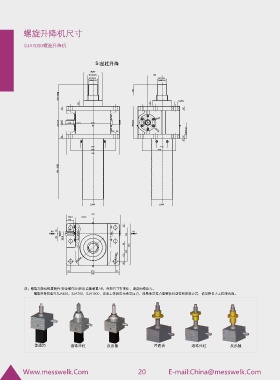

螺旋升降机尺寸
SJA1000螺旋升降机
S:丝杠升降
Ø260
Tr160x20 196
M130x6 M130x6
(外螺纹NF) (外螺纹NF)
150
300+行程
6-Ø52
80 80
62 62
Ø180
450±0.5 Ø60h7 110 22.5 485 450±0.5 64
225±0.25
67.5 55 Ø225
62 62
40
360 145
620 470
730
340 +行程
300 300
750
132.5 242.5
110
55
RH 82 90 LH
右侧输入 Ø60h7 Ø180 190 左侧输入
108 18N9
88
580
280
6-Ø52 192
M370x6
55
55 620 55
730
注：螺旋升降机配置附件:安全螺母SN和反齿隙装置AB，外形尺寸有变化，请咨询格鲁夫。
螺旋升降机型号SJA450，SJA700，SJA1000，正常工作状态为承受压力，如果承受拉力需要核对载荷和安装方式，请与格鲁夫工程师沟通。
普通齿 滚珠丝杠 反齿隙 普通齿 滚珠丝杠 反齿隙
